شیر یک طرفه با دیسک وارونه یا چک ولو با دیسک وارونه
شیر یکطرفه یا چک ولو چیست؟
شیر یکطرفه یا چک ولو به شیر هایی اطلاق می شود که اجازه عبور سیال را تنها از یک سو می دهد و کارکرد شیر های یک طرفه یا چک ولوبطور اتوماتیک است. با توجه به مدل شیر یکطرفه یا چک ولو که دارای دیسک ها و اتصال دیسک به بدنه متفاوت اند که به برسی ان در ادامه خواهیم پرداخت نحوه کارکرد یکسانی دارند و نحوه کارکرد شیر یکطرفه یا چک ولو به اینگو نه است که دیسک با بازویی به بدنه مهار شده است و این بازو تنها اجازه جایجایی به دیسک را در یک جهت مشخص میدهد، لذا زمانیکه فشار سیال به دیسک در جهت ورودی شیر یکطرفه یا چک ولو وارد شود بازو، دیسک را جابجا کرده و به سیال اجازه عبور داده میشود و پس از ان در اثر نیروی سیال برگشتی و فنر موجود در بازوی شیر یکطرفه یا چک ولو و نیروی جاذبه دیسک به جای اولیه برگشته و مسیر شیر مجددا مسدود میشود. حال اگر فشار در جهتی غیر از جهت اصلی شیر وارد شود دیسک مسیر را مسدود کرده و احازه برگشت به سیال داده نخواهد شد.
🔷انواع شیر یکطرفه یا چک ولو🔷
1. شیر یکطرفه نوسانی یا چک ولو نوسانی
2. شیر یکطرفه نوسانی یا چک ولو نوسانی صفحه ای یا ویفری
3. شیر یکطرفه دیسکی یا چک ولو دیسکی
4. شیر یکطرفه با دیسک دو تکه یا چک ولو با دیسک دو تکه
5.شیر یک طرفه با دیسک وارونه یا چک ولو با دیسک وارونه
6. شیر یکطرفه دیافراگمی یا چک ولو دیافراگمی
7. شیر یکطرفه بالا رفتنی یا چک ولو بالا رفتنی
8. شیر یکطرفه قطع کننده یا چک ولو قطع کننده
🔵 لیفت چک ولو 🔵
یکی از انواع شیر یک طرفه چک ولو میباشد که در آن طراحی سیت بسیار شبیه به شیرهای کروی است. در مورد اجزای آن باید گفت که این شیر یک طرفه، ساخته شده از یک پیستون یا یک قطعه کروی شکل میباشد.این قطعه کروی شکل در ساختار لیفت به جای دیسک عمل میکند.در این نوع چک ولو کره یا همان پیستون به طور دقیق در درون سیت قرار میگیرد.درعینحال به شکل عمودی و هم به شکل افقی امکان نصب شدن در خط لوله را دارد.شیوه عملکرد آن بر اساس قانون جاذبه است، به این شکل که در زمان جریان سیالات در زیر سیت،کره از سیت جدا شده و سیالات از اطراف توپ عبور میکند. و در هنگامی که سیال متوقفشده یا جریان آن کند میشود و یا برگشت میکند، کره یا همان پیستون به علت نیروی جاذبهای که وجود دارد، به سمت پایین آمده و به سیت میچسبد و در این حالت منجر به آب بندی در داخل و جلوگیری از بازگشت جریان میشود.با در نظر گرفتن ساختار لیفت، و نوع عملکرد این نوع از شیرهای یک طرفه، لیفت برای سرویسهایی که در آنها فشار، جریان و سرعت بالایی وجود دارد و همین طور ویسکوزیته ی سیال بالا است بسیار مناسب میباشد.
🔵 تاریخچه چک ولو 🔵
درباره تاریخچه چک ولو به طور خلاصه می توان گفت:
Frank P. Cotter اولین چک ولو را در سال 1907 اختراع کرد. نصب ، بازرسی و تعمیر شیر وی آسان بود. در سال 1916 ، نیکولا تسلا چک ولو دیگری را اختراع کرد ، که وی آن را ولو تسلا می نامید. این سوپاپ ، که او در سال 1920 ثبت اختراع کرد ، یک شیر مایع یک طرفه ساده بود.
هنگامی که پلاستیک و فناوری ساخت آن به اندازه کافی پیشرفت کرد ، تولیدکنندگان شروع به ساخت چک ولو پلاستیکی دیافراگمی کردند که در صنعت پزشکی معمول است.
در طی سال ها بر اساس نیاز های جدیدی که در صنایع مختلف ایجاد شد، صنعت گران بر پایه همان چک ولو های اولیه، مدل های جدیدی را طراحی کردند.
شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه
شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه برای کنترل حرکت سیال دارای دیسک می باشند که این دیسک بصورت اونگ در بالای مجرا نصب شده است. در زمان وجود فشار سیال دیسک بالا رفته و بصورت افقی درامده و به سیال اجازه عبور داده میشود و با کم شدن فشار سیال دیسک در سر راه مجرا قرار گرفته و بسته میشود. این نوع شیرها از لحاظ کاربرد بسیار مشابه به شیر های یکطرفه نوسیانی می باشند. از مزیت شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه می توان به کم بودن افت فشار و عدم ایجاد اشفتگی در سیال نام برد. شایان ذکر است کمترین میران افت فشار را در شیر های یکطرف، شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه دارد.
شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه بعلت یکپارچه بودن قطعات شیر استحکام بیشتری نسبت به شیر های غیر یکپارچه دارند و تعمیر و نگهداری شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه نسبت به سایر شیرها امری اسان می باشد.
شیر یکطرفهبا دیسک وارونه یا چک ولو با دیسک وارونه قابلیت اتصال بصورت عمودی و افقی را دارا می باشد، نکته قابل ذکر در شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه که بصورت عمودی نصب می شود این است که بهتر است جریان از پایین به بالا باشد تا در زمان بسته شدن شیر، نیروی جاذبه به بسته شدن دیسک کمک کند.
در شیر یکطرفه با دیسک وارونه یا چک ولو با دیسک وارونه زمان قطع جریان به شدت سریع می باشد و لذا امکان ایجاد ضربه قوچی بسیار کم می باشد بنا براین از این شیر در سیال هایی که دارای ضربه می باشد می توان با خیال اسوده تری استفاده نمود
🔵 مقایسه انواع چک ولو 🔵
بسته به طراحی چک ولو ، آنها کمی متفاوت عمل خواهند کرد. متداول ترین نوع چک ولو، یک چک ولو درون خطی است که دارای یک فنر است ، با این حال ، ما در مورد انواع مختلف در زیر بحث خواهیم کرد.
انواع چک ولو در مدل های خطی، توپی، دیافراگمی، نوسانی، دیسکی، بالا رفتنی، قطع کننده و… تولید می شوند. که همگی تقریبا یک کار را انجام می دهند اما به صورت های مختلف و هر کدام شکل خاصی دارند که بسته به مکان نصب آن ها و میزان مایع عبوری طراحی شده اند. همانطور که می بینید انواع چک ولو در مدل های زیادی تولید می شوند که مقایسه انواع آن با هم کار دشواری است.
🔷 مشخصات فنی چک ولو 🔷
همانطور که ذکر شد، انواع مختلفی از چک ولو وجود دارد که ذکر مشخصات فنی تمامی آن ها در یک مطلب کار دشواری است با این حال در زیر مشخصات فنی چند مدل چک ولو ذکر می شود:
همچنین باید اضافه کرد، چک ولو در ابعاد ۱/۴ تا ۲۴ اینچ تولید می شود.
جنس چک ولو ها می تواند از برنز، چدن، فولادی، استنلس باشد .
همچنین محدوده فشار چک ولو LBS150-LBS2500 می باشد.
اجزای اصلی چک ولو

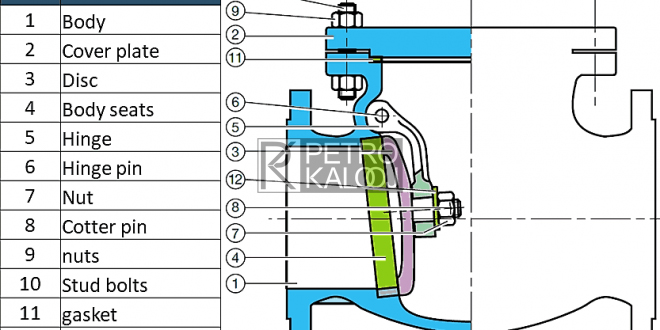

اجزای اصلی چک ولو دیسکی به خوبی در عکس زیر نمایش داده شده است:
کاربرد های مهم چک ولو چیست؟
١.هدف اصلی چک ولو در سیستم، جلوگیری از برگشت جریان مایعات است که می تواند به تجهیزات آسیب برساند و یا فیلتر ها را در بالادست آلوده کند.
٢. برای جلوگیری از آلودگی ناشی از جریان معکوس
٣.برای جلوگیری از سیفون زدن و برای نگه داشتن جریان خلأ
3 نکته مهم در رابطه با چک ولو
١. چک ولوها در طبقه بندی شیرهای self-automated قرار می گیرند و برای قطع و وصل شدن نیاز به نیروی کمکی ندارند.
٢.حتی اگر جریان برق از مدار خارج شود، چک ولو به کار خود ادامه می دهد که مزیت بزرگی در استفاده از چک ولو است.
٣. چک ولو تقریبا در هر صنعتی که پمپ در آنها به کار برده شوند یافت می شود و علاوه بر انتقال مایعات توانایی انتقال هوا، گاز ها، بخار و… را هم دارد.
🔷مزایا و معایب چک ولو🔷
مزایای چک ولو :
1) از برگشت جریان جلوگیری می کند
2) فشار را در سیستم حفظ می کند
3) به عنوان سیستم پشتیبان کار می کند
4) می تواند به صورت افقی و همچنین عمودی استفاده شود
معایب چک ولو:
1) نمی توان در سیستم های دارای جریان نا متناوب(تپش دار) از چک ولو استفاده کرد. تپش و ضربه مداوم برای چک ولو مخرب خواهد بود.
2) عنصر بسته شدن ممکن است بسته شود و باعث آسیب و سایش بیش از حد شود
3) در سیستم هایی که نیاز است استریل باشند نمی توان از چک ولو استفاده کرد زیرا چک ولو به راحتی تمیز نمی شود و آلودگی ممکن است باعث ساییدگی بیش از حد دیسک شود.
🔵 نحوه عملکرد چک ولو 🔵
چک ولو برای کار به دیفرانسیل فشار متکی است. چک ولو برای باز شدنبه فشار بیشتری در سمت ورودی شیر نسبت به سمت خروجی نیاز دارد. وقتی فشار در سمت خروجی بیشتر باشد (یا فشار سمت ورودی به اندازه کافی زیاد نباشد) ، شیر بسته می شود. بسته به نوع شیر ، مکانیزم بسته شدن متفاوت است. برخلاف سایر دریچه ها ، چک ولو برای کار صحیح به دسته ، اهرم ، محرک یا انسان نیاز ندارد.
از آنجا که چک ولو فقط در یک جهت کار می کند ، شناخت جهت گیری نصب صحیح چک ولو بسیار مهم است. اغلب اوقات ، یک پیکان بر روی محفظه شیر وجود دارد که جهت جریان را نشان می دهد. در غیر این صورت ، باید اطمینان حاصل کنید که سوپاپ در جهت جریان مورد نظر نصب شده است. اگر به عقب باشد ، جریان نمی تواند از طریق سیستم حرکت کند و افزایش فشار می تواند باعث آسیب شود.
🔵 نحوه انتخاب چک ولو 🔵
یکی از فاکتورهای مهم در انتخاب چک ولو حداقل فشار برای کار کردن چک ولو میباشد.
همچنین شما باید به درستی مشخص کرده باشید نقش چک ولو در سیستم شما چیست و قرار است چه جریانی از آن عبور نمی کرد. سپس اطلاعات خود را در اختیار آرتا انرژی ماندگار قرار دهید تا مناسب ترین چک ولو به شما معرفی شود.
🔵 طرز کار چک ولو🔵
چک ولوها حساس به جریان سیالات هستند و برای اینکه باز و بسته شوند نیاز به جریان سیالات در لوله دارند.دیسک داخلی،زمانی که شیر باز است اجازه می دهد که جریان به سمت جلو حرکت کند.در صورتی که جریان رو به جلوی درون لوله ضعیف شود، (برعکس این موضوع نیز صادق است)دیسک به طور اتومات بسته میشود، این موضوع همچنین وابسته به طراحی چک ولو نیز میباشد. ساختار و قالب شیرهای چک ولو معمولاً بسیار ساده است که عموماً از قسمتهایی چون بدنه، سیت، دیسک و کاور تشکیل شده است. البته بسته به نوع طراحی چک ولو امکان دارد از اجزاء دیگری چون دنباله،پین محوری، دیسک بازویی، فنر،توپی، الاستمور و… نیز برخوردار باشد. نوع آب بندی داخل دیسک چک ولو و سیت به جریان برگشتی سیالات که نقش نیروی مخالف برای قطع و وصل کردن شیر را دارد، وابسته است. از همین رو، میزان نشتی کردن سیت مجاز برای چک ولوها بالاتر از شیرهای on/off میباشد.
قیمت چک ولو
چک ولو در ابعاد بسیار گسترده ای تولید می شود و جنس بدنه آن نیز بسته به کاربردش تغییر می کند پس طبیعی است قیمت چک ولو نیز رنج بسیار گسترده ای داشته باشد.
شرکت آرتا انرژی سپند عرضه کننده انواع چک ولو با کیفیت و مطمئن در سراسر کشور است، جهت دریافت آخرین قیمت و اطلاعات بیشتر با ما تماس بگیرید.
چک ولو ویفری
چک ولوهای ویفری از 4 قسمت ساخته شده اند.1. بدنه 2. فنر 3. دیسک و 4 نگهدارنده فنر.در این مدل چک ولوها محل قرارگیری دیسک در جایی است که یک زاویه 90 درجه را هم جهت با مسیر جریان حرکت بوجود آورده است.اندازه حرکت آنها نیز به واسطه فنری که در پشت دیسک تعبیه شده است کنترل میشود.بدنه آن به شکلی طراحیشده که دور تا دور دیسک را در بر میگیرد. در مواردی که میزان نشتی صفر باشد از این چک ولو یک سیت نرم هم به این مجموعه اضافه میگردد. زمانی که نیروی واردشده بر دیسک ( که به واسطه فشار جریان ایجاد میشود) باعث جدا شدن دیسک از محل قرارگیری خود در پشت سیت میشود،منجر به این میشود که جریان از درون ولو عبور کند. زمانی که اختلاف فشار در درون چک ولو پایین بیاید، فنر بر دیسک نیرویی وارد کرده و منجر به این میشود که دیسک در برابر سیت قرارگرفته و مسیر جریان را پیش از آنکه جریان عبور معکوس گردد، ببندد.بکار رفتن فنر در ساختار این چک ولوها باعث شده که امکان استفاده از این چک ولوها در هر مسیری امکانپذیر باشد. البته باید در نظر داشت که آن اختلاف فشاری که منجر به باز شدن چک ولو شده، رابطه مستقیمی با جنس و نوع فنری دارد که در چک ولو بکار رفته است.جدای از استانداردهایی که در رابطه با فنرها وجود دارد،حالت های متنوعی از تقسیمبندی فنرها نیز وجود دارد که بااهمیتترین آنها به این شکل دستهبندی میشوند:
- آلیاژ اسید نیتروژن( زمانی که اختلاف فشار در درون چک ولو کم و ناچیز باشد از این آلیاژ فنر استفاده میشود)
- نیمونیک: این نوع آلیاژ از 80 درصد نیکل و 20 درصد کروم ساخته شده است و همچنین مواد دیگری چون تیتانیوم و آلومینیوم نیز در آن به مقدار ناچیزی یافت میشود.
- آلیاژی که برای فنر جهت کارهای سنگین استفاده میشود. بهرهگیری از این نوع فنر باعث میشود که میزان فشار لازم برای باز کردن چک ولو افزایش یابد.برای مثال زمانی که بر روی لاین آب بویلر بخار کار گذاشته شود محافظت بسیار عالی از دیگ های بخار در برابر جوشش و طغیان در بویلرها صورت میگیرد.
