لوله بدون درز – لوله مانیسمانSeamless Pipe

در انبار موجود نمی باشد

لوله بدون درز – لوله مانیسمانSeamless Pipe

نقد و بررسی اجمالی

نوعی لوله فلزی از جنس کربن استیل (فولادی)، استنلس استیل (فولاد ضد زنگ) یا فولاد آلیاژی است که در فرایند تولید به زبان ساده شمش برش دهی، گرمادهی و حالت دهی (میله ای) میشود سپس به وسیله سمبه ای حفره ای درون میله ی سرخ شده از حرارت میشود تا لوله بدون درز حاصل گردد. تکنولوژی تولید لوله بدون درز در سال 1886 توسط فردی به نام مانیسمان و همکارش در آلمان به وجود آمد، از اولین کاربردهای لوله بدون درز که امروز در بازار به لوله مانیسمان نیز شناخته میشود در بخش اکتشاف و حفاری میتوان نام برد.

نقد و بررسی

لوله بدون درز – لوله مانیسمان

خرید لوله بدون درز – لوله مانیسمان چیست؟

شرکت آرتا انرژی سپند انباردار، وارد کننده و تامین کننده انواع لوله بدون درز ( لوله مانیسمان ) کربن استیل A 106، API 5L، St 37 و استنلس استیل 316، 316L، 304 و 304L و انواع لوله بدون درز آلیاژی P11، P22 و… در رده ها و اندازه های مختلف می باشد.



****برای استعلام قیمت دقیق لوله مانیسمان با شماره تلفن 09190211564 تماس حاصل فرمایید یا برای برآورد قیمت انواع لوله مانیسمان براساس متریال و رده ( Schedule ) بر روی لینک های زیر کلیک نمایید:

  • لیست قیمت لوله مانیسمان کربن استیل A106 Gr.B
  • لیست قیمت لوله مانیسمان کربن استیل API 5L
  • لیست قیمت لوله مانیسمان استنلس استیل 304/304L
  • لیست قیمت لوله مانیسمان استنلس استیل 316/316L

نام: لوله بدون درز

نام لاتین: Seamless Pipe

نام های دیگر: لوله مانیسمان ، لوله مانسمان

  • لوله مانیسمان چیست؟
  • مزایای لوله مانیسمان
  • انواع لوله مانیسمان
    • 1- براساس شیوه ساخت
    • 2- براساس متریال
      • انواع لوله فولادی کربن استیل
        • انواع لوله کربن استیل API 5L
        • انواع لوله کربن استیل A106
        • انواع لوله کربن استیلا A53
        • انواع لوله کربن استیل A333
      • انواع لوله استنسل استیل
      • انواع لوله مانیسمان آلیاژی A335
    • 3- براساس کشور تولید کننده
    • 4- بر اساس OD و SCH



🔵لوله بدون درز (لوله مانیسمان) یا Seamless Pipe چیست؟🔵

نوعی لوله فلزی از جنس کربن استیل (فولادی)، استنلس استیل (فولاد ضد زنگ) یا فولاد آلیاژی است که در فرایند تولید به زبان ساده شمش برش دهی، گرمادهی و حالت دهی (میله ای) میشود سپس به وسیله سمبه ای حفره ای درون میله ی سرخ شده از حرارت میشود تا لوله بدون درز حاصل گردد. تکنولوژی تولید لوله بدون درز در سال 1886 توسط فردی به نام مانیسمان و همکارش در آلمان به وجود آمد، از اولین کاربردهای لوله بدون درز که امروز در بازار به لوله مانیسمان نیز شناخته میشود در بخش اکتشاف و حفاری میتوان نام برد.

لوله مانیسمان یا بدون درز با حرارت دادن یک شمش فولادی و سپس خالی کردن آن با یک سوراخ کننده گلوله ای شکل تولید می شود که فولاد روی آن کشیده شده است. به دنبال آن گرد کردن و شکل دهی برای تولید در ابعاد مورد نظر انجام می شود. محصول نهایی لوله مانیسمان به صورت هیدرواستاتیک تست شده ، بازرسی می شود و در صورت لزوم پوشش داده می شود.

کاربرد لوله مانیسمان در فشارهای بالا ، در اکثر نقاط حساس و بحرانی و در شدیدترین شرایط کار استفاده می شود. لوله مانیسمان مطابق استاندارد های ASTM A53 ، A106 ، A333 ، A312 ، A358 و… و لوله API 5L ارائه می شود.

سایز لوله های فولادی بدون درز 1/8 ″ (3.175 میلی متر)  تا 26 ″ (660.4 میلی متر) OD. کمتر از (60.325 میلی متر) OD به عنوان لوله فشار شناخته می شود که دارای استانداردهای ابعادی مختلف (ضخامت و قطر دیواره) است. لوله مانیسمان ، در صورت وجود در تاسیسات تولید نفت و گاز در خشکی و یا دریایی (غیر از خطوط انتقال) کمتر از 26 ″ (660.4 میلی متر) OD استفاده می شود.

در مقایسه با انواع دیگر لوله کشی ، لوله مانیسمان یا بدون درز به هیچ گونه جوشکاری یا اتصالی احتیاج نداشته و به سادگی توسط بیلت های جامد گرد تشکیل می شود که به مقاومت آن و سایر مشخصات از جمله مقاومت در برابر خوردگی می افزاید. طبق ASME ، لوله مانیسمان در مقاومت در برابر فشار مکانیکی نیز موثر تر بوده و فشار عملیاتی بالاتری نسبت به لوله های جوش داده شده دارند که به لوله های درز دار معروف هستند.

به طور کلی، کاربرد لوله های بدون درز به ضخامت دیواره لوله بستگی دارد. تولید لوله هایی با دیواره ضخیم تر، برای استفاده در دمای بالاتر انجام می شود که مقاومت در برابر تغییر شکل را کاهش می دهد.



🔵 تاریخچه لوله مانیسمان 🔵

تاریخچه لوله مانیسمان یا لوله های فولادی بدون درز تقریباً به 100 سال قبل باز می گردد.

استفاده از لوله های فولادی توسط یک مخترع اسکاتلندی در سال 1815 برای اتصال لوله ها در انتقال گاز به چراغ ها آغاز شد. در سال 1836 ، انگلستان حق اختراع تولید لوله بدون درز به روش اکستروژن را داشت ، اما در سال 1885 بود که برادران مانیسمان آلمانی روند تولید مستقیم لوله ما یا بدون درز از فولاد استوانه ای را اختراع کردند.

در دهه 1970 ، لوله های بدون درز و لوله های جوش داده شده دست به دست هم دادند و تولید لوله های فولادی جهان با نرخ سالانه بیش از 5٪ در حال افزایش بود. پس از سال 1953 ، چین اهمیت زیادی به توسعه صنعت لوله مانیسمان یا بدون درز داد و توانست یک سیستم تولید برای نورد لوله های مختلف بزرگ ، متوسط و کوچک ایجاد کند.



🔷مقایسه لوله مانیسمان(بدون درز) با لوله درزدار🔷

لوله مانیسمان یا بدون درز همزمان در هنگام شکل دهی تشکیل می شود اما لوله درزدار معمولاً با جوش مارپیچ یا جوشکاری مستقیمم،  باید جوش داده شود. در نتیجه عملکرد لوله مانیسمان یا بدون درز بهتر بوده و البته قیمت آن نیز بالاتر است.

تفاوت لوله درزدار و بدون درز در روش تولید خلاصه می شود اما این تفاوت باعث ایجاد ویژگی های بسیار متفاوتی در این لوله ها شده است. لوله درزدار ارزان تر و در دسترس تر است و کاربرد های خود را دارد و لوله بدون درز نمی تواند جایگزینی برای لوله درزدار باشد هر چند که پیشرفته تر تولید شود.

در مقایسه لوله گاز خانگی و لوله مانیسمان رده ۴٠ باید گفت، لوله گاز خانگی نوعی از لوله فولادی درزدار بوده که ضخامت زیادی دارد و برای لوله کشی گاز ساختمان مورد استفاده قرار می گیرد. در مقایسه با لوله مانیسمان رده ۴٠ باید گفت به طور کلی لوله مانیسمان بصورت بدون درز ساخته می شود در حالی که لوله گاز خانگی بصورت جوشی و درزدار تولید می شود و لوله گاز خانگی برای تحمل فشار پایین گاز طراحی شده در حالی که لوله مانیسمان رده ۴٠ فشار بالاتری را می تواند تحمل کند.



🔷 مقایسه لوله پلی اتیلن با مانیسمان 🔷

امروزه لوله پلی اتیلن رقیب سر سختی برای انواع لوله های فولادی است. به طور کلی لوله پلی اتیلن نسبت به لوله مانیسمان مقرون به صرفه تر بوده و حتی طول عمر بالاتری نیز دارد. از دیگر مزایای لوله پلی اتیلن می توان به انعطاف پذیری بالاتر اشاره کرد که آن را در مقابل زلزله، رانش زمین و حتی تغییرات آب و هوایی در برابر لوله مانیسمان برتر نشان می دهد.

از پر کاربردترین انواع لوله بدون درز یا لوله مانیسمان میتوان به موارد زیر اشاره کرد:

لوله مانیسمان API 5L در صنایع بالادستی و پایین دستی نفت و گاز که بر اساس استاندارد NACE  نوع PSL2 آن در شرایط گاز ترش و نوع PSL1 آن به طور معمول در سایر موارد مصرف در صنایع نفت و گاز کاربرد دارد. لوله A106 در شرایط دمایی بالا در بخش وسیعی از صنعت و به ویژه صنایع نفت، گاز، پتروشیمی و نیرو مورد استفاده است. لوله استنلس استیل 304 و لوله 304L برای انتقال سیال با خوردگی و دمای کم در داخل تجهیزات فرایندی  لوله استنلس استیل 316 و لوله 316L برای انتقال سیال های خورنده و لوله های آلیاژی برای شرایط با خوردگی و دمای خیلی بالا مورد استفاده است. همچنین از لوله های پر مصرف مورد نیاز در صنعت و ساختمان میتوان به لوله آهنی یا لوله st37 نام برد که خود در اصطلاح بازاری آن به انواع لوله ST37 تست آب و لوله ST37 تست گاز (که خوردگی کمتری دارد) نام برد.

مهم ترین کاربرد لوله مانیسمان در صنعت نفت و گاز است. پس از آن صنایع دریایی در کشتی سازی و دیگ های بخار از لوله مانیسمان بهره می برند. تجهیزات هیدرولیک و ذخیره و انتقال هیدروژن از دیگر کاربردهای لوله مانیسمان است.

مزیت اصلی لوله بدون درز یا لوله مانیسمان نسبت به انواع لوله درزدار میتوان به مقاوت بیشتر آن به نشتی و خوردگی و نهایتا طول عمر بیشتر عملیاتی آن اشاره کرد.



🔷 مزایای لوله بدون درز، (لوله مانیسمان) یا Seamless Pipe 🔷

  • مهمترین مزیت لوله بدون درز یا لوله مانیسمان این است که خط جوش ندارد. خط جوش معمولا به عنوان نقطه ضعف لوله ها محسوب می شود که بیش از هر جای دیگری امکان خوردگی یا نشتی دارد. تا سال ها همه با این مشکل کنار می آمدند، تا زمانی که لوله بدون درز(لوله مانیسمان)  لوله سیملس ساخته شد و این مشکل را رفع کرد. هرچند در سال های اخیر روش های نوین ساخت لوله های درزدار (لوله جوشی یا لوله درز جوش)نیز تا حد بسیار زیادی پیشرفت کرده و باعث شده است این نقطه ضعف تا حد خیلی زیادی برطرف شود.
  • از لحاظ شکل ظاهری، لوله بدون درز(لوله مانیسمان)  لوله سیملس گردتر و کم نقص تر از لوله درزدار (لوله جوشی یا لوله درز جوش) است.
  • لوله بدون درز(لوله مانیسمان) لوله سیملس برای فشارهای بالا کاربرد گسترده ای دارد و از استقامت زیادی نیز برخوردار است.



🔵 3 نکته مهم در رابطه با لوله مانیسمان(بدون درز) 🔵

١.لوله مانیسمان به علت ویژگی های فراوانی که دارد بزرگترین سهم را در بازار لوله را نیز در اختیار دارد.

٢.یکی از پر مصرف ترین صنایع در زمینه لوله مانیسمان صنعت دریایی است که تخمین زده می شود سالانه ۴۵٠ میلیون تن لوله مانیسمان در این بخش مصرف می شود.

٣.یکی از حساس ترین استفاده های لوله مانیسمان در زمینه انتقال هیدروژن بوده که به دلیل نشتی صفر و تحمل و مقاومت بسیار بالا از آن در این بخش هم استفاده می شود.

لوله مانیسمان رده ۴٠،رده ٨٠، رده ١۶٠ تفاوت ها و شباهت هایی دارند. به طور کلی لوله مانیسمان در انواع رده ها تولید می شود این رده بندی بر اساس استانداردهایی تعیین شده است. تمام این رده ها در اندازه های ۶ و ١٢ متری تولید می شوند و نهایتا ٢۴ اینچ خواهند بود. به طور مثال از لوله مانیسمان رده ۴٠ در تجهیزات آتش نشانی و از لوله مانیسمان رده ١۶٠ در تجهیزات بسیار پر فشار مثلا صنایع پتروشیمی استفاده می شود زیرا هر چه رده لوله عدد بالاتری را نشان بده، لوله سنگین تر بوده و فشار بیشتری را تحمل می کند همچنین قطر بیشتری خواهد داشت. باید توجه داشت در هر رده و اندازه باید از اتصالات متناسب با همان رده استفاده کرد.



🔵 انواع لوله بدون درز (لوله مانیسمان) Seamless pipe: 🔵



1- انواع لوله بدون درز یا Seamless بر اساس شیوه ساخت:

به طور کلی دو روش برای ساخت لوله بدون درز (لوله مانیسمان) Seamless pipe  وجود دارد: روش اکستروژن سرد و روش رولینگ گرم.

روش اسکتروژن سرد پیچیده تر از نوع رولینگ گرم است. ولی معولا برای سایزهای کوچکتر از روش سرد استفاده می شود و قطر لوله بدون درز(لوله مانیسمان) لوله سیملس تولید شده به این روش نیز عموما کمتر از نوع رولینگ گرم است. در روش رولینگ گرم، برای ساخت لوله بدون درز (لوله مانیسمان) Seamless pipe به دمای بسیار زیادی نیاز است که همین نکته باعث پایین آمدن مقاومت فولاد برای تغییر شکل می‌شود.



2- انواع لوله بدون درز بر اساس متریال (آنالیز شیمیایی) – اصطلاحات مهندسی و اصطلاحات رایج در بازار:



انواع لوله فولادی کربن استیل بدون درز – لوله مانیسمان بدون درز:

لوله API 5L – لوله مانیسمان API5L:



لوله کربن استیل API 5L



کاربرد انواع لوله API 5L بیشتر در پایپ لاین های فراورده های نفت و گاز و محیط های گاز ترش (رجوع شود به استاندارد NACE MR0175)



انواع لوله API 5L به شرح زیر است:

  1- انواع گریدهای لوله API 5L PSL1:

  • API 5L PSL1 Gr.A
  • API 5L PSL1 Gr.B
  • API 5L PSL1 گرید X42
  • API 5L PSL1 گرید X46
  • API 5L PSL1 گرید X52
  • API 5L PSL1 گرید X56
  • API 5L PSL1 گرید X60
  • API 5L PSL1 گرید X65
  • API 5L PSL1 گرید X70

  2- انواع گرید های لوله API 5L PSL2

  • API 5L PSL2 گرید BR
  • API 5L PSL2 گرید X42R
  • API 5L PSL2 گرید BN
  • API 5L PSL2 گرید X42N
  • API 5L PSL2 گرید X46N
  • API 5L PSL2 گرید X52N
  • API 5L PSL2 گرید X56N
  • API 5L PSL2 گرید X60N
  • API 5L PSL2 گرید BQ
  • API 5L PSL2 گرید X42Q
  • API 5L PSL2 گرید X46Q
  • API 5L PSL2 گرید X56Q
  • API 5L PSL2 گرید X60Q
  • API 5L PSL2 گرید X65Q
  • API 5L PSL2 گرید X70Q
  • API 5L PSL2 گرید X80Q
  • API 5L PSL2 گرید X90Q
  • API 5L PSL2 گرید X100Q



لوله کربن استیل بدون درز ASTM A106 – لوله فولادی مانیسمان A106:

استاندارد ASTM A106 ( یا ASME SA106) برای انواع لوله کربن استیل مورد استفاده در شرایط دما بالا است، در داخل پتروشیمی ها و پالایشگاهها زمانی که سیال یا گاز در شرایط دمایی و یا فشاری بالا نیاز به انتقال دارند معمولا از این نوع لوله استفاده میشود.



انواع لوله کربن استیل A106:
  • لوله کربن استیل  بدون درز ASTM/ASME A106 Gr A – لوله فولادی مانیسمان A106 گرید A
  • لوله کربن استیل بدون درز ASTM/ASME A106 Gr B – لوله فولادی مانیسمان A106 گرید B ( پرکابردترین گرید لوله مانیسمان A106 است)
  • لوله کربن استیل بدون درز ASTM/ASME A106 Gr C – لوله فولادی مانیسمان A106 گرید C



لوله بدون درز ASTM A53 – لوله مانیسمان A53:

لوله کربن استیل a53



استاندارد ASTM A53 بیشتر برای کاربردهای استراکچری لوله و شرایط با دما و فشار پایین تنظیم شده است و همچنین برای خطوط انتقال سیالاتی همچون بخار، آب، گاز و هوا کاربرد دارد. این نوع از لوله شامل سه نوع F، E و S است که تایپ های E و F آن به صورت درزدارد و نوع S آن به صورت بدون درز تولید میشود.



انواع لوله بدون درز ASTM A53 – لوله مانیسمان A53:
  • لوله کربن استیل بدون درز  ASTM A53 Type S GR A – لوله فولادی مانیسمان A53 نوع S گرید A
  • لوله کربن استیل بدون درز  ASTM A53 Type S GR B – لوله فولادی مانیسمان A53 نوع S گرید B



لوله برودتی ASTM A333 – لوله مانیسمان برودتی A333

لوله کربن استیل a333

استاندارد مربوط به لوله A333 تنها برای شرایط دمایی پایی تعریف شده است و به عنوان لوله برودتی گفته می شود به همین دلیل همه انواع سایز لوله های بدون درز شامل حال این نوع لوله نمیشود و در سایزهای محدودی تولید میگردد. برخی این لوله را در ضمره لوله های آلیاژی تقسیم بندی میکنند در صورتی در تقسیم بندی های معمول جهانی این لوله در دسته انواع لوله کربن استیل دسته بندی می گردد.



انواع لوله برودتی A333 – لوله مانیسمان برودتی A333
  • لوله کربن استیل A333 گرید 1
  • لوله کربن استیل A333 گرید 3
  • لوله کربن استیل A333 گرید 6



🔵 انواع لوله استنلس استیل بدون درز – لوله استنلس استیل مانیسمان: 🔵

لوله استنلس استیل



از کاربرد انواع لوله استنلس استیل میتوان به صنایع غذایی و تسویه خانه های آب و تسویه خانه های فاضلاب اشاره کرد. به لوله استنلس استیل لوله فولاد ضد زنگ نیز گفته میشود و همانطور که از نام آن پیداست ویژگی اصلی این نوع لوله مقاومت در برابر اکسیداسیون یا همان زنگ زدگی است. بنا بر این در شرایط غوطه وری لوله در سیال های حاوی اکسیژن (همچون تسویه خانه های فاضلاب) یا شرایطی که سیال خورنده از داخل لوله منتقل میشود و همچنین برای انتقال آب تسویه شده که نیاز به انتقال به صورت پاک وجود دارد از این نوع لوله استفاده میگردد.



بیشتر بخوانیم : گسکت (واشر صنعتی) چیست؟

انواع لوله استنلس استیل بدون درز – لوله مانیسمان استیل :

  • لوله بدون درز استنلس استیل ASTM A312 TP 316 – لوله استیل 316
  • لوله بدون درز استنلس استیل ASTM A312 TP 316L – لوله استیل 316L
  • لوله بدون درز استنلس استیل ASTM A312 TP 304 – لوله استیل 304
  • لوله بدون درز استنلس استیل ASTM A312 TP 304L – لوله استیل 304L
  • لوله بدون درز استنلس استیل ASTM A312 TP 316Ti – لوله استیل 316Ti
  • لوله بدون درز استنلس استیل ASTM A312 TP 304Ti – لوله استیل 304Ti



🔷 انواع لوله بدون درز آلیاژی ASTM A335 – لوله مانیسمان آلیاژی: 🔷

لوله کربن استیل a335

استاندارد ASTM A335 یا ASME S/A335 که تعریف کننده لوله هایی است که به آن لوله های کروم مولی یا لوله های حرارتی نیز گفته میشود، برای شرایط حرارتی بسیار بالا تعریف شده است. پر مصرف ترین گرید های لوله های A335 به ترتیب لوله p11، لوله p22 و لوله p91 است. وجود مولبیدن در این لوله ها مقاومت استیل و حد الاستیک آن را افزایش می دهد و همچنین مقاومت آنها در برابر سایش، ضربه و سختی بالا است.

لوله بدون درز آلیاژی ASTM A335 P5 – لوله مانیسمان آلیاژی P5

لوله بدون درز آلیاژی ASTM A335 P9 – لوله مانیسمان آلیاژی P9

لوله بدون درز آلیاژی ASTM A335 P11 – لوله مانیسمان آلیاژی P11

لوله بدون درز آلیاژی ASTM A335 P22 – لوله مانیسمان آلیاژی P22

لوله بدون درز آلیاژی ASTM A335 P91 – لوله مانیسمان آلیاژی P91



🔷 انواع لوله بدون درز یا لوله مانیسمان از نظر کشور تولید کننده: 🔷

با وجود آنکه اختراع لوله بدون درز توسط آلمان ها صورت گرفت اما سهم اصلی بازار این محصول در جهان در اختیار بلوک شرق یعنی چین و اروپای شرقی است. خوشبختانه کشور ما نیز در ضمره تولید کنندگان این محصول قرارد دارد.



لوله بدون درز داخلی یا لوله مانیسمان ایرانی:

هرچند که لوله های بدون درز ساخت ایران حداکثر تا سایز 6 اینچ است اما تجهیزات و شیوه تولید مطابق با بالاترین سطح استانداردهای جهانی است و تولیدات کشورمان از کیفیت بسیار مرغوبی برخوردار است. از جمله تولید کنندگان عمده لوله های داخلی میتوان به گروه ملی فولاد اهواز که محصولات آن به لوله اهوازی شهرت دارد و شرکت کاوه دقیق که محصولات آن به لوله کاوه شهرت دارد نام برد.

  • لوله بدون درز گروه ملی فولاد اهواز – لوله مانیسمان اهواز یا لوله مانیسمان اهوازی
  • لوله بدون درز شرکت کاوه دقیق – لوله مانیسمان کاوه

لوله بدون درز اروپایی – لوله مانیسمان اروپایی

لوله بدون درز روسی – لوله مانیسمان روسی

لوله بدون درز اکراین – لوله مانیسمان اکراینی

لوله بدون درز رومانیایی – لوله مانیسمان رومانیایی

لوله بدون درز چینی – لوله مانیسمان چینی

لوله بدون درز ژاپنی – لوله مانیسمان ژاپنی

لوله بدون درز کره ای – لوله مانیسمان کره ای

🔷 انواع سایز های لوله بدون درز کربن استیل و استنلس استیل بر اساس OD و SCH 🔷





لوله های بدون درز یا لوله های مانیسمان در سایزهای 1/8 تا 24 اینچ تولید می گردند. همانطور که در بالا بیان شد تولیدکنندگان داخلی لوله بدون درز توانایی ساخت تا سایز 6 اینچ را دارند. در زیر به تفضیل به اندازه قطر خارجی و ضخامت انواع رده های لوله بدون درز اشاره شده است که این بخش میتوان به خرید و بازرسی شهودی لوله کمک زیادی کند.



قطر خارجی یا OD لوله مانیسمان 1/8 اینچ:  10.3 میلیمتر

ضخامت یا SCH لوله مانیسمان 1/8 اینچ:

  • رده 10s ضخامت 1.24 میلیمتر
  • رده STD ضخامت 1.73 میلیمتر
  • رده 40 ضخامت 1.73 میلیمتر
  • رده 80 ضخامت 2.41 میلیمتر
  • رده XSضخامت 2.41 میلیمتر

قطر خارجی یا OD لوله مانیسمان  1/4 اینچ: 13.7 میلیمتر

ضخامت یا SCH لوله مانیسمان 1/4 اینچ:

  • رده 10S ضخامت 1.65 میلیمتر
  • رده STD ضخامت 2.24 میلیمتر
  • رده 40 ضخامت 2.24 میلیمتر
  • رده 80 ضخامت 3.02 میلیمتر
  • رده XS ضخامت 3.02 میلیمتر





قطر خارجی یا OD لوله مانیسمان 3/8 اینچ: 17.1 میلیمتر

ضخامت یا SCH لوله مانیسمان 3/8 اینچ:

  • رده 10S ضخامت 1.65 میلیمتر
  • رده STD ضخامت 2.31 میلیمتر
  • رده 40 ضخامت 2.31 میلیمتر
  • رده 80 ضخامت 3.2 میلیمتر
  • رده XS ضخامت 3.2 میلیمتر



قطر خارجی یا OD لوله مانیسمان 1/2 اینچ: 21.3 میلیمتر

ضخامت یا SCH لوله مانیسمان 1/2 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10s ضخامت 2.11 میلیمتر
  • رده STD ضخامت 2.77 میلیمتر
  • رده 40 ضخامت 2.11 میلیمتر
  • رده 80 ضخامت 3.73 میلیمتر
  • رده 160 ضخامت 4.78 میلیمتر
  • رده XXS ضخامت 7.47 میلیمتر

قطر خارجی یا OD لوله مانیسمان 3/4 اینچ: 26.7 میلیمتر

ضخامت یا SCH لوله مانیسمان 3/4 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10s ضخامت 2.11 میلیمتر
  • رده STD ضخامت 2.87 میلیمتر
  • رده 40 ضخامت 2.87 میلیمتر
  • رده 80 ضخامت 3.91 میلیمتر
  • رده 160 ضخامت 5.56 میلیمتر
  • رده XXS ضخامت 7.82 میلیمتر



قطر خارجی یا OD لوله مانیسمان 1 اینچ: 33.4 میلیمتر

ضخامت یا SCH لوله مانیسمان 1 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10sضخامت 2.77 میلیمتر
  • رده STD ضخامت 3.38 میلیمتر
  • رده 40 ضخامت 3.38 میلیمتر
  • رده 80 ضخامت 4.55 میلیمتر
  • رده XS ضخامت 4.55 میلیمتر
  • رده 160 ضخامت 6.35 میلیمتر
  • رده XXS ضخامت 9.09 میلیمتر



قطر خارجی یا OD لوله مانیسمان 1/4 1 اینچ: 42.2 میلیمتر

ضخامت یا SCH لوله مانیسمان 1 1/4 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10s ضخامت 2.77 میلیمتر
  • رده STD ضخامت 3.56 میلیمتر
  • رده 40 ضخامت 3.56 میلیمتر
  • رده 80 ضخامت 4.85 میلیمتر
  • رده xs ضخامت 4.85 میلیمتر
  • رده 160 ضخامت 6.35 میلیمتر
  • رده xs ضخامت 9.7 میلیمتر



قطر خارجی یا OD لوله مانیسمان 1/2 1 اینچ: 48.3 میلیمتر

ضخامت یا SCH لوله مانیسمان 1 1/2 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10s ضخامت 2.77 میلیمتر
  • رده STD ضخامت 3.68 میلیمتر
  • رده 40 ضخامت 3.68 میلیمتر
  • رده 80 ضخامت 5.08 میلیمتر
  • رده XS ضخامت 5.08 میلیمتر
  • رده 160 ضخامت 7.14 میلیمتر
  • رده XSS ضخامت 10.15 میلیمتر



قطر خارجی یا OD لوله مانیسمان 2 اینچ: 60.3 میلیمتر

ضخامت یا SCH لوله مانیسمان 2 اینچ:

  • رده 5s ضخامت 1.65 میلیمتر
  • رده 10s ضخامت 2.77 میلیمتر
  • رده STD ضخامت 3.91 میلیمتر
  • رده 40 ضخامت 3.91 میلیمتر
  • رده 80 ضخامت 5.54 میلیمتر
  • رده XS ضخامت 5.54 میلیمتر
  • رده 160 ضخامت 8.74 میلیمتر
  • رده XXS ضخامت 11.07 میلیمتر

قطر خارجی یا OD لوله مانیسمان 1/2 2 اینچ: 73 میلیمتر

ضخامت یا SCH لوله مانیسمان 2 1/2 اینچ:

  • رده 5s ضخامت 2.11 میلیمتر
  • رده 10s ضخامت 3.05 میلیمتر
  • رده STD ضخامت 5.16 میلیمتر
  • رده 40 ضخامت 5.16 میلیمتر
  • رده 80 ضخامت 7.01 میلیمتر
  • رده XS ضخامت 7.01 میلیمتر
  • رده 160 ضخامت 9.53 میلیمتر
  • رده XXS ضخامت 14.02 میلیمتر



Seamless Pipe OD 3 inch: 88.9 mm

Seamless Pipe 3″ SCH and Thickness

  • SCH 5S: Thickness 2.11 mm

  • SCH 510S: Thickness 3.05 mm
  • SCH STD: Thickness 5.49 mm
  • SCH 40: Thickness 5.49 mm
  • SCH XS: Thickness 7.01 mm
  • SCH 80: Thickness 7.01 mm
  • SCH 160: Thickness 9.53 mm
  • SCH XXS: Thickness 14.02 mm



Seamless Pipe OD 3 1/4  inch: 88.9 mm

Seamless Pipe 3 1/4″ SCH and Thickness

  • SCH 5S: Thickness 2.11 mm
  • SCH 510S: Thickness 3.05 mm
  • SCH STD: Thickness 5.49 mm
  • SCH 40: Thickness 5.49 mm
  • SCH XS: Thickness 7.01 mm
  • SCH 80: Thickness 7.01 mm
  • SCH 160: Thickness 9.53 mm
  • SCH XXS: Thickness 14.02 mm



Seamless Pipe OD 3 1/4  inch: 101.6 mm

Seamless Pipe 3 1/4″ SCH and Thickness

  • SCH 5S: Thickness 2.11 mm
  • SCH 510S: Thickness 3.05 mm
  • SCH STD: Thickness 5.74 mm
  • SCH 40: Thickness 5.74 mm
  • SCH XS: Thickness 8.08 mm
  • SCH 80: Thickness 8.08 mm



Seamless Pipe OD 4  inch: 114.3 mm

Seamless Pipe 4″ SCH and Thickness

  • SCH 5S: Thickness 2.11 mm
  • SCH 10S: Thickness 3.05 mm
  • SCH STD: Thickness 6.02 mm
  • SCH 40: Thickness 6.02 mm
  • SCH XS: Thickness 8.56 mm
  • SCH 80: Thickness 8.56 mm
  • SCH 120: Thickness 11.13 mm
  • SCH 160: Thickness 13.49 mm
  • SCH XXS: Thickness 17.12 mm



Seamless Pipe OD 5  inch: 141.3 mm

Seamless Pipe 5″ SCH and Thickness

  • SCH 5S: Thickness 2.77 mm
  • SCH 10S: Thickness 3.4 mm
  • SCH STD: Thickness 6.55 mm
  • SCH 40: Thickness 6.55 mm
  • SCH XS: Thickness 9.53 mm
  • SCH 80: Thickness 9.53 mm
  • SCH 120: Thickness 12.7 mm
  • SCH 160: Thickness 15.88 mm
  • SCH XXS: Thickness 19.05 mm



Seamless Pipe OD 5  inch: 141.3 mm

Seamless Pipe 5″ SCH and Thickness

  • SCH 5S: Thickness 2.77 mm
  • SCH 10S: Thickness 3.4 mm
  • SCH STD: Thickness 6.55 mm
  • SCH 40: Thickness 6.55 mm
  • SCH XS: Thickness 9.53 mm
  • SCH 80: Thickness 9.53 mm
  • SCH 120: Thickness 12.7 mm
  • SCH 160: Thickness 15.88 mm
  • SCH XXS: Thickness 19.05 mm



Seamless Pipe OD 6  inch: 168.3 mm

Seamless Pipe 6″ SCH and Thickness

  • SCH 5S: Thickness 2.77 mm
  • SCH 10S: Thickness 3.4 mm
  • SCH STD: Thickness 7.11 mm
  • SCH 40: Thickness 7.11 mm
  • SCH XS: Thickness 10.97 mm
  • SCH 80: Thickness 10.97 mm
  • SCH 120: Thickness 14.27 mm
  • SCH 160: Thickness 18.26 mm
  • SCH XXS: Thickness 21.95 mm



Seamless Pipe OD 8  inch: 219.1 mm

Seamless Pipe 8″ SCH and Thickness

  • schedule 5S: Thickness 2.77 mm
  • schedule 10S: Thickness 3.76 mm
  • schedule 20: Thickness 6.35 mm
  • schedule 30: Thickness 7.01 mm
  • schedule STD: Thickness 8.18 mm
  • schedule 40: Thickness 8.18 mm
  • schedule 60: Thickness 10.31 mm
  • schedule XS: Thickness 12.7 mm
  • schedule 80: Thickness 12.7 mm
  • schedule 100: Thickness 15.09 mm
  • schedule 120: Thickness 18.26 mm
  • schedule 140: Thickness 20.62 mm
  • schedule 160: Thickness 23.01 mm
  • schedule XXS: Thickness 22.23 mm



Seamless Pipe OD 10 inch: 273.1 milimetr

Seamless Pipe 10″ schedule and Thickness

  • schedule 5S: Thk 3.40 milimetr
  • schedule 10S: Thk 4.19 milimetr
  • schedule 20: Thk 6.35 milimetr
  • schedule 30: Thk 7.80 milimetr
  • schedule STD: Thk 9.27 milimetr
  • schedule 40: Thk 9.27 milimetr
  • schedule 60: Thk 12.7 milimetr
  • schedule XS: Thk 12.7 milimetr
  • schedule 80: Thk 15.09 milimetr
  • schedule 100: Thk 18.26 milimetr
  • schedule 120: Thk 21.44 milimetr
  • schedule 140: Thk 25.40 milimetr
  • schedule 160: Thk 28.58 milimetr
  • schedule XXS: Thk 25.4 milimetr



Seamless Pipe OD 12 inch: 323.9 milimetr

Seamless Pipe 12″ schedule and Thickness

  • Seamless Pipe 12″ schedule 5S: Thk 3.96 milimetr
  • Seamless Pipe 12″ schedule 10S: Thk 4.57 milimetr
  • Seamless Pipe 12″ schedule 20: Thk 6.35 milimetr
  • Seamless Pipe 12″ schedule 30: Thk 8.38 milimetr
  • Seamless Pipe 12″ schedule STD: Thk 9.35 milimetr
  • Seamless Pipe 12″ schedule 40: Thk 10.31 milimetr
  • Seamless Pipe 12″ schedule 60: Thk 14.27 milimetr
  • Seamless Pipe 12″ schedule XS: Thk 12.7 milimetr
  • Seamless Pipe 12″ schedule 80: Thk 17.48 milimetr
  • Seamless Pipe 12″ schedule 100: Thk 21.44 milimetr
  • Seamless Pipe 12″ schedule 120: Thk 25.40 milimetr
  • Seamless Pipe 12″ schedule 140: Thk 28.58 milimetr
  • Seamless Pipe 12″ schedule 160: Thk 33.32 milimetr
  • Seamless Pipe 12″ schedule XXS: Thk 25.4 milimetr



Seamless Pipe OD 14 inch: 355.6 milimetr

Seamless Pipe 14″ schedule and Thickness

  • Seamless Pipe 14″ schedule 5S: Thk 3.96 milimetr
  • Seamless Pipe 14″ schedule 10S: Thk 4.78 milimetr
  • Seamless Pipe 14″ schedule 10: Thk 6.35 milimetr
  • Seamless Pipe 14″ schedule 20: Thk 7.92 milimetr
  • Seamless Pipe 14″ schedule 30: Thk 9.53 milimetr
  • Seamless Pipe 14″ schedule STD: Thk 9.35 milimetr
  • Seamless Pipe 14″ schedule 40: Thk 11.13 milimetr
  • Seamless Pipe 14″ schedule 60: Thk 15.09 milimetr
  • Seamless Pipe 14″ schedule XS: Thk 12.7 milimetr
  • Seamless Pipe 14″ schedule 80: Thk 19.05 milimetr
  • Seamless Pipe 14″ schedule 100: Thk 23.83 milimetr
  • Seamless Pipe 14″ schedule 120: Thk 27.79 milimetr
  • Seamless Pipe 14″ schedule 140: Thk 31.75 milimetr
  • Seamless Pipe 14″ schedule 160: Thk 35.71 milimetr



Seamless Pipe OD 16 inch: 355.6 milimetr

Seamless Pipe 16″ schedule and Thickness

  • Seamless Pipe 16″ schedule 5S: Thk 4.19 milimetr
  • Seamless Pipe 16″ schedule 10S: Thk 4.78 milimetr
  • Seamless Pipe 16″ schedule 10: Thk 6.35 milimetr
  • Seamless Pipe 16″ schedule 20: Thk 7.92 milimetr
  • Seamless Pipe 16″ schedule 30: Thk 9.53 milimetr
  • Seamless Pipe 16″ schedule STD: Thk 9.35 milimetr
  • Seamless Pipe 16″ schedule 40: Thk 12.70 milimetr
  • Seamless Pipe 16″ schedule 60: Thk 16.66 milimetr
  • Seamless Pipe 16″ schedule XS: Thk 12.7 milimetr
  • Seamless Pipe 16″ schedule 80: Thk 21.44 milimetr
  • Seamless Pipe 16″ schedule 100: Thk 26.19 milimetr
  • Seamless Pipe 16″ schedule 140: Thk 36.53 milimetr
  • Seamless Pipe 16″ schedule 160: Thk 40.49 milimetr



قطر خارجی لوله مانیسمان 18 اینچ: 457 mm

جدول ضخامت دیواره لوله مانیسمان 18 اینچ:

ضخامت دیواره mmرده(SCH)
4.195S
7.7810S
6.3510
7.9220
11.1330
9.53STD
14.2740
19.0560
12.7XS
23.8880
29.36100
39.67140
45.24160



قطر خارجی لوله مانیسمان 20 اینچ: 508 mm

جدول ضخامت دیواره لوله مانیسمان 18 اینچ:

ضخامت دیواره mmرده(SCH)
4.785S
5.5410S
6.3510
9.5320
12.730
9.53STD
15.0940
20.6260
12.7XS
26.1980
32.54100
44.45140
50.01160



قطر خارجی لوله مانیسمان 22 اینچ: 559 mm

جدول ضخامت دیواره لوله مانیسمان 22اینچ:

ضخامت دیواره mmرده(SCH)
4.785S
5.5410S
6.3510
9.5320
12.730
9.53STD
22.2360
12.7XS
28.5880
34.93100
47.63140
53.98160



قطر خارجی لوله مانیسمان 24 اینچ: 610 mm

جدول ضخامت دیواره لوله مانیسمان 18 اینچ:

ضخامت دیواره mmرده(SCH)
5.545S
6.3510S
6.3510
9.5320
14.2730
9.53STD
17.4840
24.6160
12.7XS
30.9680
38.39100
46120
52.37140
59.54160

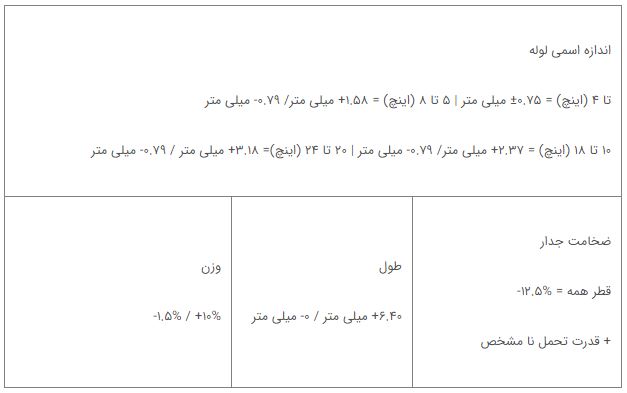

فرمول اختلاف سایز واقعی به نسبت استاندارد مجاز بر اساس استاندارد ASTMA530 برای لوله های درزدار و بدون درز:



فرمول اختلاف سایز



انواع تست های لوله بدون درز – انواع تست لوله مانیسمان:

آزمون آنالیز شیمیایی:

هایدرو تست :

تست خمش:

تست فلتنینگ:

تست فلرینگ:

آزمون ضربه شارپی CVN impact Test (ویژه انواع لوله PSL2):

آزمون کنترل ابعادی:



شرکت آرتا انرژی سپند تامین کننده و عرضه کننده انواع لوله مانیسمان یا بدون درز از برندهای معتبر پذیرفته شده در وندورلیست های صنایع نفت، گاز و نیرو بوده و از شرکت های فعال در زمینه خرید و فروش لوله مانیسمان می باشد. شما می توانید برای خرید و و دریافت قیمت لوله مانیسمان با کارشناسان ما در ارتباط باشید.

نمایش کامل نقد و بررسی
کیفیت
0
قیمت
0
قیمت نسبت به کیفیت
0
دیدگاه خود را در باره این کالا بیان کنید افزودن دیدگاه

نقد و بررسی‌ها

هیچ دیدگاهی برای این محصول نوشته نشده است.

    هیچ پرسش و پاسخی ثبت نشده است.

پرسش خود را درباره این کالا بیان کنید

ثبت پرسش
انصراف ثبت پرسش
